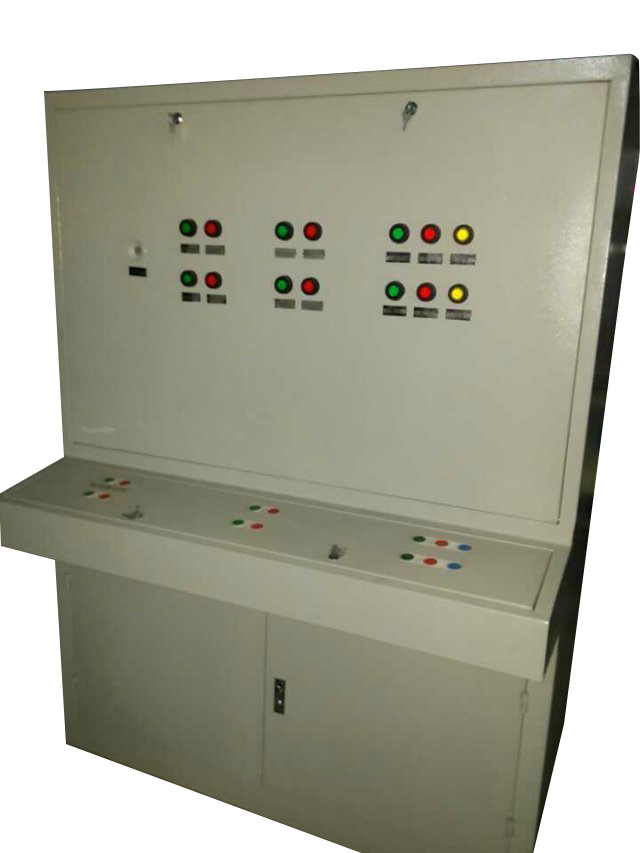

防爆正壓柜，產品(pin)結構(gou)概述(shu)
本產(chan)品(pin)適(shi)用于石(shi)油化工(gong)、海上鉆井平臺(tai)、冶金(jin)、醫(yi)藥、輕工(gong)、紡(fang)織(zhi)、食(shi)品(pin)、生物(wu)工(gong)程、航天(tian)航空工(gong)程以(yi)及軍事設施等工(gong)廠中，具有ⅡA、ⅡB、ⅡC類T1～T4爆炸性氣體(ti)或蒸氣環境；海拔高(gao)度不超過2000米；25℃時，相對(dui)濕(shi)度95％以(yi)下；工(gong)作環境溫度-20℃～+40℃之(zhi)間。可根據用戶要求(qiu)安裝(zhuang)各種(zhong)普(pu)通的檢測(ce)儀(yi)表、分
析儀表(biao)、顯示儀表(biao)、變(bian)壓器、軟啟動器、變(bian)頻(pin)器、微電(dian)(dian)腦觸摸屏以及普通電(dian)(dian)器元件(jian)，對用(yong)戶內裝電(dian)(dian)器元件(jian)基本不受限制。
配(pei)電柜(ju)由柜(ju)體(ti)、自控(kong)系(xi)(xi)統(tong)(tong)(tong)(tong)、布氣系(xi)(xi)統(tong)(tong)(tong)(tong)、報警系(xi)(xi)統(tong)(tong)(tong)(tong)、配(pei)電系(xi)(xi)統(tong)(tong)(tong)(tong)組成(cheng)；正壓腔內(nei)裝部分(fen)控(kong)制(zhi)系(xi)(xi)統(tong)(tong)(tong)(tong)的防爆元件及用(yong)戶的配(pei)電系(xi)(xi)統(tong)(tong)(tong)(tong)元件。
本配(pei)電(dian)柜采用Q235鋼板焊接而(er)成，對(dui)其各接合面都經過了特殊(shu)的密封(feng)處理。
本配(pei)電柜進氣方式為通風型，即不間(jian)斷(duan)連續供氣，正(zheng)壓腔內裝元件的工作熱量可隨(sui)氣路帶走，具(ju)有很(hen)好(hao)的散熱效(xiao)果。
本產品引用GB3836.1-2000 ,GB3836.5-2004以及(ji)相(xiang)關標準設計、制(zhi)造、檢(jian)驗。
防爆正(zheng)壓(ya)柜(ju)， 產品的工(gong)作原理
配電柜在自動(dong)控制(zhi)系統的(de)控制(zhi)下，通入保(bao)護氣(qi)體，正(zheng)壓(ya)腔內(nei)(nei)壓(ya)力高于正(zheng)壓(ya)腔外的(de)壓(ya)力，形(xing)成微正(zheng)壓(ya)的(de)安全小環(huan)境，從而阻止了可(ke)燃性危(wei)險氣(qi)體進(jin)入正(zheng)壓(ya)腔內(nei)(nei)，保(bao)證(zheng)內(nei)(nei)裝普通儀表和電器(qi)元件的(de)安全運行。
自動(dong)(dong)控制系(xi)統(tong)主要完(wan)成手動(dong)(dong)換(huan)氣、補氣、超高(gao)壓(ya)自動(dong)(dong)報警和排氣、欠(qian)壓(ya)報警、低(di)壓(ya)聯鎖斷電等系(xi)列功能。（本配電柜具有低(di)壓(ya)聯鎖功能，低(di)于規定的氣壓(ya)值（50Pa）時，自動(dong)(dong)切斷進入正壓(ya)腔的用戶(hu)配電電源）
防爆(bao)正(zheng)壓柜(ju)，產品的安裝
一、柜體安裝裝
1、柜體的(de)(de)安裝位置(zhi)：戶內或戶外有棚(peng)頂(ding)，無明顯(xian)震動平坦的(de)(de)地方。
2、本產品(pin)安(an)裝方式為落(luo)地式和(he)壁掛式，本柜(ju)設(she)置了(le)專用于(yu)固定的安(an)裝孔，具(ju)體參數詳見技術附件(jian)或產品(pin)實(shi)物(wu)。
3、布線方式(shi)為電纜布線，用戶電纜結構(gou)可參考相關國家標準和行(xing)業標準，并結合本柜的結構(gou)要求進行(xing)設計、施工。
4、搬運(yun)時(shi)注(zhu)意，本產品嚴(yan)禁大幅(fu)度傾斜，傾斜度不大于100。
5、本(ben)產品(pin)在運輸(shu)、安(an)裝定位時，嚴禁采(cai)用撬、錘等方式進行搬動。否則，可(ke)能影響產品(pin)的密封(feng)性能，導致(zhi)本(ben)產品(pin)無法(fa)正常運行。
6、本產(chan)品設(she)置(zhi)了(le)進氣(qi)(qi)(qi)(qi)口和排氣(qi)(qi)(qi)(qi)口，供用(yong)戶接管。用(yong)戶須(xu)按“氣(qi)(qi)(qi)(qi)路管道(dao)布(bu)置(zhi)圖”布(bu)置(zhi)進氣(qi)(qi)(qi)(qi)管道(dao)，排氣(qi)(qi)(qi)(qi)口經過防火閥后在現(xian)場排放或引(yin)至安(an)全(quan)區(qu)域排放，用(yong)戶現(xian)場須(xu)提供進氣(qi)(qi)(qi)(qi)氣(qi)(qi)(qi)(qi)源（保(bao)(bao)護(hu)(hu)(hu)氣(qi)(qi)(qi)(qi)體），氣(qi)(qi)(qi)(qi)源壓力一般控(kong)制在0.2-0.6MPa，進氣(qi)(qi)(qi)(qi)氣(qi)(qi)(qi)(qi)源為凈化(hua)空氣(qi)(qi)(qi)(qi)（如：儀表風）或氮氣(qi)(qi)(qi)(qi)，（注(zhu)意：在密(mi)閉的操作(zuo)室里(li)，要謹慎使用(yong)氮氣(qi)(qi)(qi)(qi)作(zuo)為保(bao)(bao)護(hu)(hu)(hu)氣(qi)(qi)(qi)(qi)體，若必須(xu)使用(yong)氮氣(qi)(qi)(qi)(qi)作(zuo)保(bao)(bao)護(hu)(hu)(hu)氣(qi)(qi)(qi)(qi)體，請注(zhu)意現(xian)場通風，以確保(bao)(bao)人身(shen)安(an)全(quan)）。
7、由于內裝工(gong)控電(dian)器、觸(chu)摸屏(ping)等(deng)精密電(dian)器，氣(qi)源(yuan)進口處需加(jia)裝干燥過濾器，以確(que)保氣(qi)源(yuan)為干燥清潔(jie)的空氣(qi)，否(fou)則會影響電(dian)器的使用壽命。
8、嚴禁(jin)進氣(qi)氣(qi)源為爆炸性混合氣(qi)體！！
二、用戶元件的安(an)裝
1、由(you)于內裝配電系統元件由(you)用(yong)(yong)戶(hu)(hu)自(zi)行調整(zheng)，因此(ci)，用(yong)(yong)戶(hu)(hu)必須在安(an)全區內進(jin)行設(she)定、調試。
2、不得撤拆(chai)面(mian)板上的電(dian)器(qi)元件，以免(mian)影響柜體的氣密性(xing)能。
三、 電氣安(an)裝
1、本產(chan)品必須(xu)由專業電工(gong)，進行操作。
2、用(yong)戶(hu)按(an)我(wo)公司提(ti)供的電器系統圖、接線圖、端子圖等技術文(wen)件，結合產品實(shi)際情況逐一對應進(jin)行(xing)接線。
3、接線時，請注意各進出(chu)電(dian)纜(lan)的密(mi)(mi)封性（嚴禁將通頭(tou)中(zhong)的密(mi)(mi)封圈棄之(zhi)不用(yong)），并(bing)視各電(dian)纜(lan)的松緊程度，用(yong)防爆膠泥(ni)作適當的密(mi)(mi)封處(chu)理(li)。
4、用戶的接線、調(diao)試完后，將各(ge)門關閉時，一定(ding)要保證其密封性能。
5、本柜體必須(xu)按要求(qiu)將接地線接到專用(yong)接地螺絲上。
防(fang)爆正壓柜，產品(pin)的(de)調試
本產品出(chu)廠時，正壓(ya)自控部分已經(jing)過調試，但用(yong)戶在具體使用(yong)時，仍須根據現(xian)場(chang)情況(kuang)重新調試后再使用(yong)。
一、 本產(chan)品適用于AC220V、50Hz配電系統。
二(er)、 本產品(pin)調試分兩部(bu)分
1、 自控(kong)部分調試
1）調試(shi)前檢查
自(zi)動控(kong)制(zhi)系(xi)統(tong)部(bu)分主(zhu)要(yao)為隔爆型防(fang)爆電(dian)(dian)器，主(zhu)要(yao)由防(fang)爆控(kong)制(zhi)箱、防(fang)爆控(kong)制(zhi)按鈕、防(fang)爆指示燈、微(wei)壓表等組成。檢查(cha)各部(bu)分是否完好無(wu)損，有(you)無(wu)影響防(fang)爆性能等，接線是否正確（接控(kong)制(zhi)電(dian)(dian)源(yuan)：AC220V），手動排氣閥和是否打開(kai)。一(yi)切正常后方可進行(xing)調試。
2）調(diao)試方法(fa)
調(diao)(diao)試前(qian)，先打開(kai)排(pai)氣(qi)(qi)(qi)(qi)手(shou)(shou)動(dong)(dong)(dong)閥再(zai)打開(kai)進(jin)(jin)(jin)氣(qi)(qi)(qi)(qi)手(shou)(shou)動(dong)(dong)(dong)閥、約換氣(qi)(qi)(qi)(qi)30分鐘后、接(jie)通電(dian)(dian)(dian)源，紅色“電(dian)(dian)(dian)源”指示燈亮(liang)，此(ci)時(shi)(shi)(shi)按(an)下(xia)起動(dong)(dong)(dong)按(an)鈕、綠色“運行”指示燈亮(liang)、壓(ya)(ya)(ya)(ya)力(li)表處于(yu)受(shou)電(dian)(dian)(dian)狀(zhuang)態、再(zai)調(diao)(diao)節進(jin)(jin)(jin)氣(qi)(qi)(qi)(qi)、排(pai)氣(qi)(qi)(qi)(qi)閥大(da)小，讓壓(ya)(ya)(ya)(ya)力(li)儀表持(chi)續(xu)顯示值維(wei)(wei)持(chi)在200Pa左(zuo)右。，，自(zi)(zi)動(dong)(dong)(dong)報(bao)警(jing)(jing)(jing)(jing)系統進(jin)(jin)(jin)入(ru)監控狀(zhuang)態；些(xie)時(shi)(shi)(shi)，該柜進(jin)(jin)(jin)入(ru)正(zheng)常(chang)使(shi)用(yong)(yong)狀(zhuang)態。在使(shi)用(yong)(yong)過(guo)程(cheng)(cheng)中，若由于(yu)外界氣(qi)(qi)(qi)(qi)源原因(yin)將正(zheng)壓(ya)(ya)(ya)(ya)腔壓(ya)(ya)(ya)(ya)力(li)升高于(yu)1000Pa時(shi)(shi)(shi)，卸壓(ya)(ya)(ya)(ya)電(dian)(dian)(dian)磁閥將打開(kai)、同時(shi)(shi)(shi)報(bao)警(jing)(jing)(jing)(jing)燈閃爍(shuo)報(bao)警(jing)(jing)(jing)(jing)，（此(ci)時(shi)(shi)(shi)因(yin)立即(ji)關(guan)小進(jin)(jin)(jin)氣(qi)(qi)(qi)(qi)手(shou)(shou)動(dong)(dong)(dong)閥或開(kai)大(da)排(pai)氣(qi)(qi)(qi)(qi)手(shou)(shou)動(dong)(dong)(dong)閥，調(diao)(diao)節壓(ya)(ya)(ya)(ya)力(li)持(chi)續(xu)維(wei)(wei)持(chi)在200Pa左(zuo)右）。若柜內壓(ya)(ya)(ya)(ya)力(li)低(di)(di)于(yu)100Pa時(shi)(shi)(shi)，進(jin)(jin)(jin)入(ru)低(di)(di)壓(ya)(ya)(ya)(ya)警(jing)(jing)(jing)(jing)鈴報(bao)警(jing)(jing)(jing)(jing)狀(zhuang)態（此(ci)時(shi)(shi)(shi)因(yin)立即(ji)開(kai)大(da)進(jin)(jin)(jin)氣(qi)(qi)(qi)(qi)手(shou)(shou)動(dong)(dong)(dong)閥或關(guan)小手(shou)(shou)動(dong)(dong)(dong)排(pai)氣(qi)(qi)(qi)(qi)閥，調(diao)(diao)節壓(ya)(ya)(ya)(ya)力(li)持(chi)續(xu)維(wei)(wei)持(chi)在200Pa左(zuo)右）；當進(jin)(jin)(jin)氣(qi)(qi)(qi)(qi)故(gu)障未排(pai)除(chu)，而(er)氣(qi)(qi)(qi)(qi)壓(ya)(ya)(ya)(ya)值低(di)(di)于(yu)50Pa時(shi)(shi)(shi)，自(zi)(zi)動(dong)(dong)(dong)控制系統將自(zi)(zi)動(dong)(dong)(dong)切斷用(yong)(yong)戶的配電(dian)(dian)(dian)電(dian)(dian)(dian)源，將一直進(jin)(jin)(jin)入(ru)欠壓(ya)(ya)(ya)(ya)報(bao)警(jing)(jing)(jing)(jing)狀(zhuang)態；必須按(an)下(xia)停(ting)止按(an)鈕，才能解除(chu)警(jing)(jing)(jing)(jing)鈴報(bao)警(jing)(jing)(jing)(jing)狀(zhuang)態.氣(qi)(qi)(qi)(qi)源正(zheng)常(chang)后，將進(jin)(jin)(jin)入(ru)新一輪“換氣(qi)(qi)(qi)(qi)”過(guo)程(cheng)(cheng)后，操作(zuo)順序同上，才能恢(hui)復(fu)正(zheng)常(chang)工作(zuo)。
3）調試注意(yi)事項：
本產品出(chu)廠(chang)時，各參(can)數已(yi)設定好，嚴禁(jin)用戶擅自更(geng)改(gai)參(can)數。用戶在調試時請注意(yi)儀表、自控線路(lu)及取(qu)樣管路(lu)的暢通。
2、 用戶配電系統部分調試
1）本(ben)產品經運輸、安(an)裝等(deng)環(huan)節后(hou)，必須嚴格按(an)照低壓成套設備的檢驗、調試(shi)標準(zhun)進(jin)行檢查。
2）根據本產品隨箱技術附件(jian)（總裝(zhuang)圖(tu)紙等(deng)）以及用戶的設計(ji)圖(tu)紙逐(zhu)一對照，進行檢查和操作。
防爆正壓柜，產品的操作
一、正(zheng)確的操作是(shi)直接關系到本產品能否正(zheng)常(chang)投入運行，因此用戶必須(xu)嚴格
按操(cao)作(zuo)步驟操(cao)作(zuo)。
二、本產品通過安裝、檢查、調試正(zheng)常后，柜(ju)門關(guan)閉(bi)，并且保證密(mi)封性，正(zheng)壓柜(ju)內部各電器元件處于(yu)待電狀態，前級開關(guan)不(bu)送電，此(ci)時整臺產品處于(yu)待電狀態，即(ji)已(yi)進入操作(zuo)前準備。
四(si)、 操作步驟：
1、第一步：打開排氣手動閥門，做好換氣準(zhun)備。
2、第二(er)步(bu)：關閉進(jin)氣手動(dong)閥，調節減壓(ya)閥值，做好進(jin)氣準備。
必須注意(yi)調節(jie)減(jian)壓閥值(zhi)（出廠時已設置好(hao)，若不(bu)重新設置將無須關進氣閥），避免高壓沖柜！！
3、第(di)三步(bu)：送本柜電源(yuan)紅色“電源(yuan)”指(zhi)示燈亮。
4、第四(si)步：打開(kai)進氣(qi)手(shou)(shou)動閥（要(yao)確定已打開(kai)排氣(qi)手(shou)(shou)動閥），手(shou)(shou)動換(huan)(huan)氣(qi)開(kai)始，約(yue)30分(fen)鐘后換(huan)(huan)氣(qi)完(wan)畢。這一步為換(huan)(huan)氣(qi)操作，本設備必須經過(guo)“手(shou)(shou)動換(huan)(huan)氣(qi)”才能正常運行，
而且每次運行(xing)前必須(xu)換(huan)氣(qi)(qi)，目的是(shi)將正壓腔里可能(neng)存在的易燃(ran)易爆(bao)(bao)混合氣(qi)(qi)體排出去，換(huan)成(cheng)凈化的保護氣(qi)(qi)體，避(bi)免運行(xing)時的電弧火(huo)花點(dian)燃(ran)易燃(ran)易爆(bao)(bao)氣(qi)(qi)體，發生爆(bao)(bao)炸。
5、第五(wu)步(bu)：觀察(cha)有(you)否異常變化，適(shi)當調節手動閥，控制進氣源的流量。
6、第六步(bu)：等待30分鐘(zhong)后，按(an)下自動(dong)控制系統起動(dong)按(an)鈕。（停(ting)止）指示(shi)燈滅，（運行）指示(shi)燈亮。微(wei)調節進氣手動(dong)閥(fa)(fa)、排氣手動(dong)閥(fa)(fa)，并觀察壓(ya)力表顯(xian)示(shi)，讓壓(ya)力表顯(xian)示(shi)維(wei)持在200Pa左右(you)的相對平衡位(wei)置(zhi)。
7、第七步：待壓力(li)維持(chi)200Pa左右的相(xiang)對平(ping)衡位置(zhi)后(hou)，換(huan)氣(qi)結束。配(pei)(pei)電(dian)(dian)系(xi)統接觸器(qi)得(de)電(dian)(dian)吸合，正壓腔(qiang)內(nei)配(pei)(pei)電(dian)(dian)系(xi)統得(de)電(dian)(dian),系(xi)統處于待機狀態。
8、第八步(bu)：當(dang)需要退出系統運(yun)(yun)行時，必(bi)須(xu)先關掉所有(you)運(yun)(yun)行的負載(zai)，即對(dui)各(ge)顯示儀表、觸摸(mo)屏進行正常關閉。
9、第九步：按(an)下停(ting)(ting)止按(an)鈕，綠色“工作”指(zhi)示(shi)燈(deng)(deng)滅,“停(ting)(ting)止“指(zhi)示(shi)燈(deng)(deng)亮自控系統(tong)為失電狀態。
10、第十步(bu)：斷(duan)開自控系統的電源,紅色(se)“電源”指示(shi)燈滅。
11、第十一步：過五分(fen)鐘后，關掉進(jin)氣手(shou)動閥。
讓氣體(ti)帶走內部元件產生的部分余熱。
12、第(di)十(shi)二(er)步：再(zai)過(guo)兩分鐘(zhong)后，關掉排氣閥。
五、 操作人員必須嚴格(ge)按以上順序(xu)步(bu)驟(zou)進行操作，嚴禁違反操作順序(xu)或簡化操作步(bu)驟(zou)。
前七(qi)步任何一(yi)步滿足不了要求時(shi)，嚴禁進入下一(yi)步操作，必須(xu)排(pai)除故(gu)障后從第一(yi)步操作開始(shi)。
六、 現場(chang)操(cao)作(zuo)人員必(bi)須每半小時(shi)左右(you)巡(xun)查一次，察看(kan)運行情況是(shi)否正常。
七、 操作(zuo)(zuo)人員必(bi)須注意保護盤(pan)面各操作(zuo)(zuo)元(yuan)件(jian)及顯(xian)示元(yuan)件(jian)，不(bu)得因操作(zuo)(zuo)失誤，損壞操作(zuo)(zuo)元(yuan)件(jian)而(er)造成整機泄(xie)漏。
八、 注意：如果中途要退(tui)出運行，也(ye)必須(xu)從“第(di)八步”開(kai)始到(dao)“第(di)十一步”
結束;運行時，嚴禁打開(kai)正(zheng)壓柜前門蓋(gai)！！
防爆正壓柜(ju)，產品的維護
一(yi)、 注意經常檢查密封圈的老(lao)化情況，發(fa)現老(lao)化時應(ying)立即更換。
二、 防(fang)爆配(pei)電(dian)箱的隔爆結合(he)面須(xu)防(fang)銹(xiu)(xiu)處(chu)理，每次檢修或打(da)開(kai)箱蓋，須(xu)重(zhong)涂204-1防(fang)銹(xiu)(xiu)油(you)。
三、 每(mei)次更換面板元件，或打開后(hou)蓋重新蓋上時，應檢查其密封性。
八 注(zhu)意(yi)事(shi)項(xiang)
由于(yu)本(ben)柜內(nei)裝觸摸屏等可調節元(yuan)器(qi)件(jian)，因此(ci)，請在安全(quan)區內(nei)安裝相應(ying)程(cheng)序(xu)， 嚴禁在危險(xian)區內(nei)，打開正壓柜門(men)帶(dai)電操作！！
